第十四章 牆面與柱面裝飾裝修構造圖
牆面是室内空間中的垂直界面，牆面的裝飾裝修是室内設計中非常重要的内容。牆面裝飾裝修除對室内起美化作用外，還有保護牆體、保證室内使用等功能，如防潮、防污、防撞擊和聲光反射、吸聲、保溫、隔熱等。
牆面裝飾裝修的基本構造包括底層、中間層、飾面層三部分。
底層是通過對牆體表面找平，以保證與面層連接牢固。
磚質牆體，一般采用水泥或 1∶1∶6 水泥石灰混合砂漿刮糙處理，厚度一般控制在 10 mm 左右，當抹灰總厚度大于或等于 35 mm 時，應采取加強措施。
輕質砌塊牆體，一般采用建築膠滿塗牆面，以封閉砌塊表面空隙，然後做底層抹灰。
混凝土牆體，因其表面光滑甚至有脫模的油迹殘留，必須作一定的處理，以保證抹灰有一定的粘結力。常用的處理方法有除油垢、鑿毛、甩漿、劃紋等。
中間層是底層與面層連接的中介，除使連接牢固可靠外，經過适當處理還可以起到防潮、防腐、保溫隔熱以及通風等作用。
飾面層的作用是滿足裝飾與其他使用功能的要求。飾面材料可采用各類塊材、抹灰、卷材、飾面闆、油漆塗料等。
牆面裝飾在多數情況下是兩種以上的材料混合使用。牆面裝飾的做法因面層材料而異。牆紙、牆布采用直接粘貼法。闆材和軟包面層是通過豎向金屬龍骨與牆體連接的，金屬龍骨間距應為 400 ~ 600 mm。石材和瓷磚飾面的構造做法，基本是用加膠的水泥砂漿與牆體連接。石材飾面由于其重量較大，有時需要采用另外一些方法，如灌挂固定法和幹挂法等。金屬闆材飾面有鋁合金、不鏽鋼、钛合金、銅合金、鋁塑鋁等，其中最常用的是鋁合金闆，其構造做法與木質闆材的構造基層處理基本相似，所不同的是龍骨，除用木材外還可以用型鋼。鏡面玻璃飾面的構造做法主要在于牆體防潮層上，木龍骨在龍骨上鋪膠合闆或者纖維闆釘做一層防潮處理，然後在其上固定鏡面玻璃。壁龛的做法與裝飾牆面的做法基本相同。
牆面裝飾裝修構造設計還需注意以下幾點：
① 裝飾裝修的重點要放在人的視覺平視的部位；
② 裝飾裝修分塊尺寸應結合材料的規格；
③ 闆材的選擇要符合切割的模數；
④ 幾種不同材料互相組合在一起時，應考慮到組合後的視覺效果；
⑤ 裝飾塊面的尺度，既要服從于視覺感受，也要适合室内空間的大小；
⑥ 牆面裝飾裝修的陰角線尺寸應視空間大小而定；
⑦ 設計中應同時考慮牆體變形縫的裝飾構造。
第一節 輕鋼龍骨石膏闆隔牆構造
圖 14-1-1 單層石膏闆隔牆牆面三維圖
圖 14-1-2 單層石膏闆隔牆牆面立面圖
圖 14-1-3 單層石膏闆隔牆牆面構造節點圖（一）
圖 14-1-4 單層石膏闆隔牆牆面構造節點圖（二）
圖 14-1-5 雙層石膏闆隔牆牆面三維圖
圖 14-1-6 雙層石膏闆隔牆牆面立面圖
圖 14-1-7 雙層石膏闆隔牆牆面構造節點圖（一）
圖 14-1-8 雙層石膏闆隔牆牆面構造節點圖（二）
圖 14-1-9 輕鋼龍骨隔牆交接（一）構造節點圖（牆端頭）
圖 14-1-10 輕鋼龍骨隔牆交接（一）三維圖（牆端頭）
圖 14-1-11 輕鋼龍骨隔牆交接（二）構造節點圖（不同厚度隔牆）
圖 14-1-12 輕鋼龍骨隔牆交接（二）三維圖（不同厚度隔牆）
圖 14-1-13 輕鋼龍骨隔牆交接（三）構造節點圖（牆面十字交接）
圖 14-1-14 輕鋼龍骨隔牆交接（三）三維圖（牆面十字交接）
圖 14-1-15 輕鋼龍骨隔牆交接（四）構造節點圖（牆面牆角交接）
圖 14-1-16 輕鋼龍骨隔牆交接（四）三維圖（牆面牆角交接）
圖 14-1-17 輕鋼龍骨隔牆交接（五）構造節點圖（牆面丁字交接）
圖 14-1-18 輕鋼龍骨隔牆交接（五）三維圖（牆面丁字交接）
圖 14-1-19 輕鋼龍骨隔牆交接（六）構造節點圖（隔牆與地面交接）
圖 14-1-20 輕鋼龍骨隔牆交接（六）三維圖（隔牆與地面交接）
第二節 玻璃隔牆構造

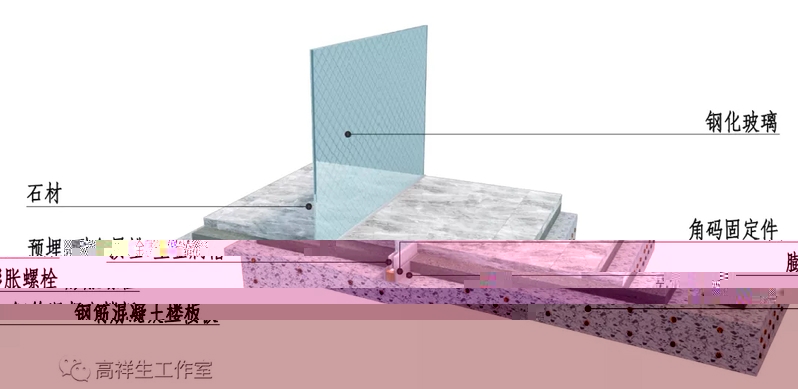

圖 14-2-1 玻璃隔牆（一）三維圖方向一
圖 14-2-2 玻璃隔牆（一）三維圖方向二
圖 14-2-3 玻璃隔牆（一）豎向構造節點圖
圖 14-2-4 玻璃隔牆（一）橫向構造節點圖
圖 14-2-5 玻璃隔牆（二）三維圖
圖 14-2-6 玻璃牆面（一）三維圖
圖 14-2-7 玻璃隔牆（二）構造節點圖
圖 14-2-8 玻璃牆面（一）構造節點圖
圖 14-2-9 玻璃牆面（二）三維圖
圖 14-2-10 玻璃牆面（三）三維圖
圖 14-2-11 玻璃牆面（二）構造節點圖
圖 14-2-12 玻璃牆面（三）構造節點圖
第三節 牆磚飾面構造

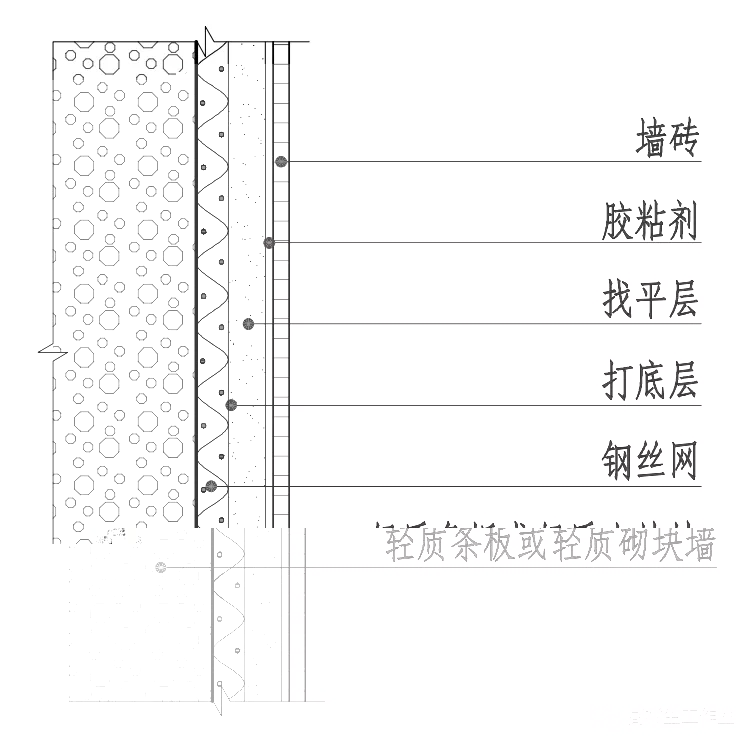

圖 14-3-1 牆磚牆面（一）構造節點圖
圖 14-3-2 牆磚牆面（一）三維圖
圖 14-3-3 牆磚牆面（二）構造節點圖
圖 14-3-4 牆磚牆面（二）三維圖
圖 14-3-5 牆磚牆面（三）構造節點圖
圖 14-3-6 牆磚牆面（三）三維圖
圖 14-3-7 牆磚牆面（四）構造節點圖
圖 14-3-8 牆磚牆面（四）三維圖
圖 14-3-9 牆磚牆面（五）構造節點圖
圖 14-3-10 牆磚牆面（五）三維圖
圖 14-3-11 牆磚牆面（六）構造節點圖
圖 14-3-12 牆磚牆面（六）三維圖
圖 14-3-13 牆磚牆面（七）三維圖
圖 14-3-14 牆磚牆面（七）構造節點圖
圖 14-3-15 粘結高度超過 3 m 處理方式
圖 14-3-16 牆磚幹挂牆面三維圖（通風式背栓）
圖 14-3-17 牆磚幹挂牆面三維圖（全龍骨）
圖 14-3-18 牆磚幹挂牆面豎向構造節點圖（通風式背栓）
圖 14-3-19 牆磚幹挂牆面橫向構造節點圖（通風式背栓）
圖 14-3-20 牆磚幹挂牆面豎向構造節點圖（全龍骨）
圖 14-3-21 牆磚幹挂牆面局部大樣圖（全龍骨）
第四節 石材飾面構造
圖 14-4-1 石材幹挂牆面三維圖（背栓式）方向一
圖 14-4-2 石材幹挂牆面三維圖（背栓式）方向二
圖 14-4-3 石材幹挂牆面豎向構造節點圖（背栓式）
圖 14-4-4 石材幹挂牆面橫向構造節點圖（背栓式）

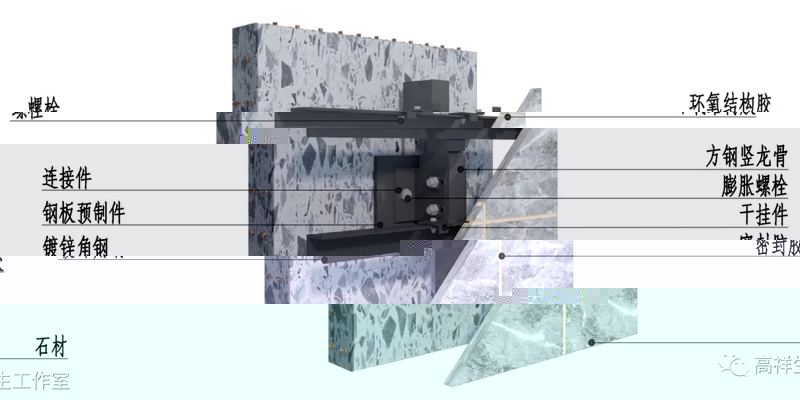

圖 14-4-5 石材幹挂牆面三維圖（元件式）方向一
圖 14-4-6 石材幹挂牆面三維圖（元件式）方向二
圖 14-4-7 石材幹挂牆面豎向構造節點圖（元件式）
圖 14-4-8 石材幹挂牆面橫向構造節點圖（元件式）
圖 14-4-9 石材幹挂牆面三維圖（短槽式）方向一
圖 14-4-10 石材幹挂牆面三維圖（短槽式）方向二
圖 14-4-11 石材幹挂牆面豎向構造節點圖（短槽式）
圖 14-4-12 石材幹挂牆面橫向構造節點圖（短槽式）
圖 14-4-13 牆面石材濕貼三維圖方向一
圖 14-4-14 牆面石材濕貼三維圖方向二
圖 14-4-15 牆面石材濕貼構造節點圖
圖 14-4-16 牆面石材濕貼構造節點圖
圖 14-4-17 牆面石材與消防栓箱交接三維圖方向一
圖 14-4-18 牆面石材與消防栓箱交接三維圖方向二
圖 14-4-19 牆面石材與消防栓箱交接構造節點圖
圖 14-4-20 牆面石材與消防栓箱交接局部大樣圖
